步距角：1.8°
机座号：57
保持转矩：0.6~3.1 N.M
内置1000线增量式光电编码器
大转矩
低发热
高平稳性
高一致性

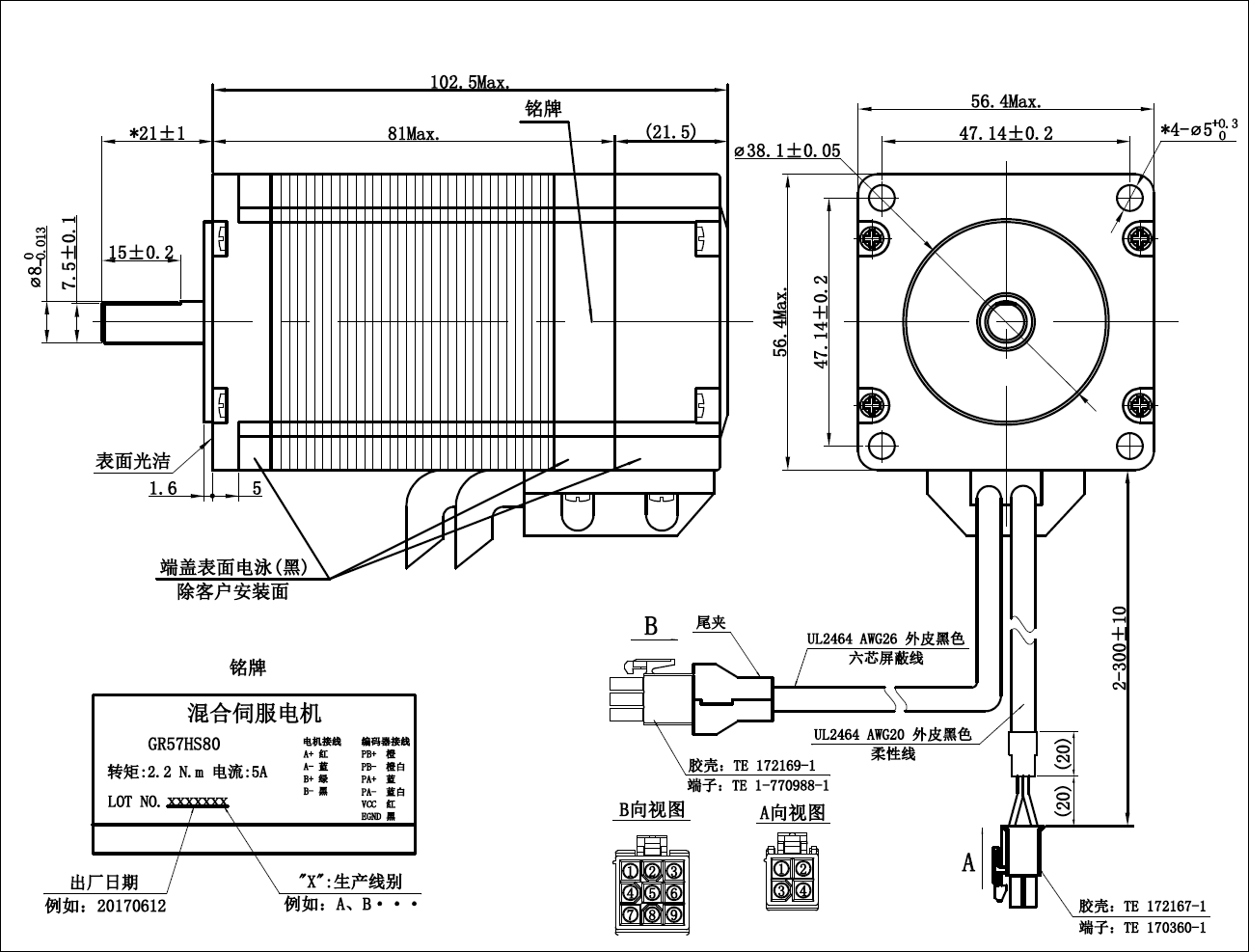

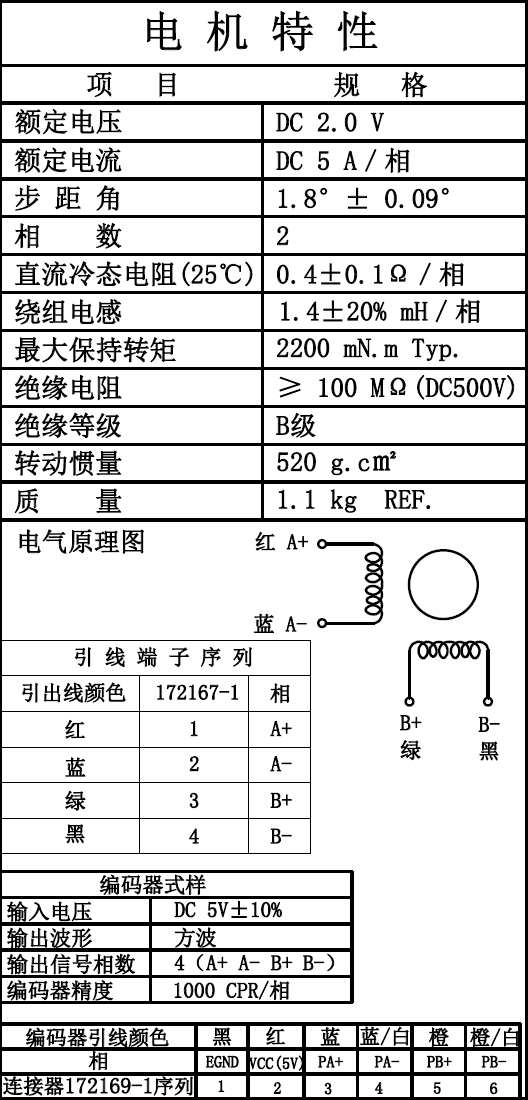

GR57HS80闭环步进电机规格参数表：
步距角 | 1.8° |
步距角精度 | ±0.09°（空载、整步） |
温升 | MAX 85K |
使用环境 | 温度：-10~+50℃；湿度：85% MAX |
绝缘等级 | B |
绝缘电阻 | MIN 100 MΩ，500 V DC |
耐电压 | 500 VAC，1 min |
径向跳动 | 0.025 mm MAX (负载5N） |
轴向跳动 | 0.075 mm MAX (负载10N） |
径向最大负载 | 75N（距离法兰面10mm处） |
轴向最大负载 | 电机自重 |
闭环步进电机规格参数及驱动器选型表：
42机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR42HS48-3M | 48 | 5 | 2.0 | 0.6 | 60 | 1000 | HS1-42 |
| GR42HS60-3M | 60 | 5 | 2.0 | 0.8 | 86 | 1000 | HS1-42 |
57机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR57HS56-3M | 56 | 8 | 4.0 | 1.3 | 280 | 1000 | HS1-57 |
| GR57HS80-3M | 80 | 8 | 5.0 | 2.4 | 350 | 1000 | HS1-57 |
| GR57HS86-3M | 86 | 8 | 5.0 | 3.0 | 380 | 1000 | HS1-57 |
60机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR60HS86-3M | 86 | 8 | 5.0 | 3.0 | 420 | 1000 | HS1-57 |
| GR60HS86-30-3M | 86 | 8 | 5.0 | 3.0 | 420 | 1000 | HS1-57 |
86机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR86HS80-3M | 80 | 14 | 6.0 | 4.5 | 1800 | 1000 | HS1-57 |
| GR86HS118-3M | 118 | 14 | 6.0 | 8.5 | 2700 | 1000 | HS86HV |
| GR86HS156-3M | 156 | 14 | 6.0 | 12.0 | 4000 | 1000 | HS86HV |
闭环步进电机规格参数及驱动器选型表：
42机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR42HS48-3M | 48 | 5 | 2.0 | 0.6 | 60 | 1000 | HS1-42 |
| GR42HS60-3M | 60 | 5 | 2.0 | 0.8 | 86 | 1000 | HS1-42 |
57机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR57HS56-3M | 56 | 8 | 4.0 | 1.3 | 280 | 1000 | HS1-57 |
| GR57HS80-3M | 80 | 8 | 5.0 | 2.4 | 350 | 1000 | HS1-57 |
| GR57HS86-3M | 86 | 8 | 5.0 | 3.0 | 380 | 1000 | HS1-57 |
60机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR60HS86-3M | 86 | 8 | 5.0 | 3.0 | 420 | 1000 | HS1-57 |
| GR60HS86-30-3M | 86 | 8 | 5.0 | 3.0 | 420 | 1000 | HS1-57 |
86机座
| 产品型号 | 电机长度 （mm） | 电机轴径 （mm） | 额定电流 （A） | 保持力矩 (N.m) | 转子惯量 （g.cm²） | 编码器类型 | 匹配驱动器 |
| GR86HS80-3M | 80 | 14 | 6.0 | 4.5 | 1800 | 1000 | HS1-57 |
| GR86HS118-3M | 118 | 14 | 6.0 | 8.5 | 2700 | 1000 | HS86HV |
| GR86HS156-3M | 156 | 14 | 6.0 | 12.0 | 4000 | 1000 | HS86HV |
